Инженерные системы Geberit и их монтаж — от инсталляций до водостока

Geberit — швейцарский бренд сантехнических и инженерных систем с более чем 150-летней историей. Компания разрабатывает решения для водоснабжения, водоотведения, канализации, монтажа сантехнического оборудования и обустройства ванных комнат.

Сегодня Geberit — это значительно больше, чем производитель инсталляций для унитазов. Ассортимент компании охватывает системы, которые работают как перед стеной, так и внутри строительных конструкций.

Именно системный подход является одной из главных особенностей Geberit. Компания рассматривает движение воды в здании как единый инженерный процесс — от подачи и использования до безопасного отведения.

По информации производителя, ассортимент Geberit насчитывает около 40 000 отдельных позиций. Он охватывает три основных продуктовых направления: инсталляционные и смывные системы, трубопроводные системы и системы для ванных комнат.

История бренда Geberit

История Geberit началась в 1874 году в швейцарском городе Рапперсвиль. Основатель компании Альберт Геберт открыл мастерскую, которая выполняла жестяные работы, устанавливала громоотводы и трубопроводы.

В начале XX века компания начала активно развивать сантехническую продукцию.

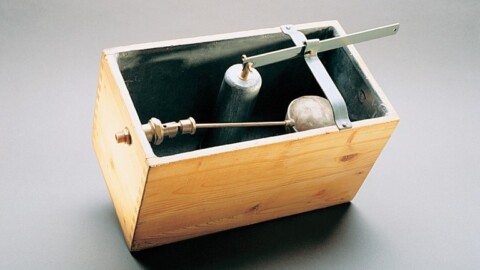

В 1905 году Альберт Геберт создал Phoenix — первый смывной бачок, изготовленный в Швейцарии. Он был сделан из дерева и облицован свинцом.

Следующие десятилетия стали периодом постоянного развития технологий.

В 1935 году Geberit начала использовать ПВХ для отдельных компонентов смывного клапана. В 1952 году компания представила бачок из ПВХ.

Это стало важным этапом для всей сантехнической отрасли.

Пластиковый бачок быстро стал бестселлером и закрепил переход компании к переработке пластмасс.

В 1964 году Geberit представила первый скрытый бачок.

Именно эта технология впоследствии кардинально изменила облик современной ванной комнаты.

Техническое оборудование перестало быть обязательно видимым.

Бачок и другие компоненты можно было разместить за стеной, оставив снаружи только сантехнический прибор и клавишу смыва.

В 1977 году Geberit представила первую инсталляционную систему.

В 1993 году появилась система Geberit GIS, а в 1996 году — Duofix.

Эти технологии стали основой современного подхода к монтажу сантехнического оборудования.

В 2004 году Geberit приобрела компанию Mapress, расширив свой ассортимент трубопроводными системами и пресс-фитингами.

История Geberit также связана с развитием систем внутреннего водостока. В 1979 году компания внедрила систему водостока с кровли, работающую на разрежении. Название Pluvia система носит с 1985 года, а программное обеспечение для ее расчета Geberit предложила в 1986 году.

Таким образом, современный Geberit сформировался не вокруг одного вида сантехнической продукции.

Бренд постепенно расширял компетенции — от смывных бачков до инсталляций, трубопроводов, канализации, водостока и комплексного оборудования ванных комнат.

Geberit сегодня

Сегодня Geberit является международной группой со штаб-квартирой в Рапперсвиль-Йоне в Швейцарии.

Компания имеет производственные мощности в Европе и за ее пределами и работает на международных рынках.

В 2024 году Geberit отметила 150-летие.

По данным компании, группа насчитывает около 11 000 сотрудников, 26 производственных предприятий и представлена более чем в 50 странах.

Для современного Geberit характерно сочетание двух направлений.

Первое — технологии, которые работают внутри здания.

Второе — оборудование, которое пользователь видит непосредственно в ванной комнате.

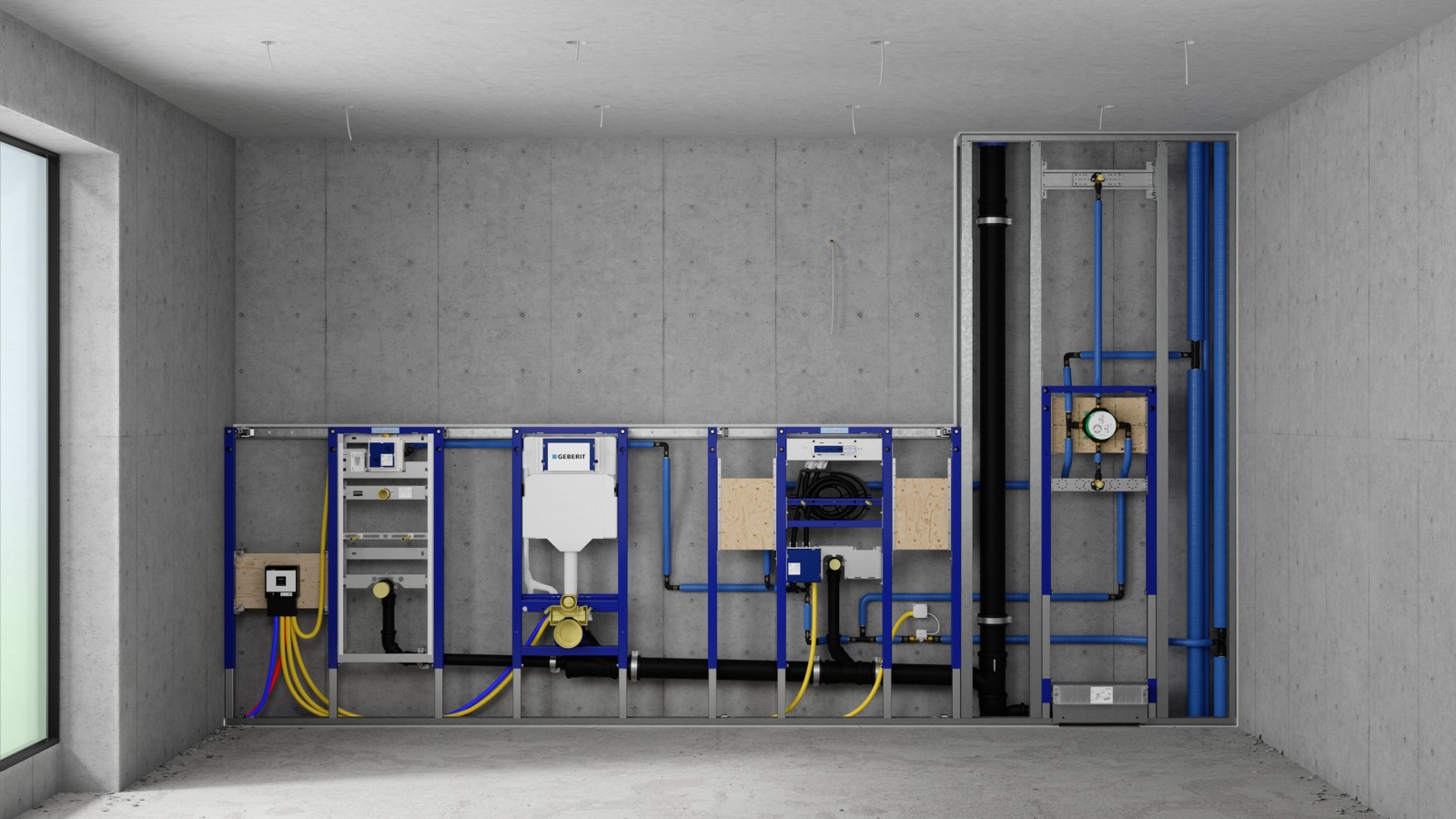

Именно поэтому компания использует концепцию «перед стеной и за стеной».

За стеной находятся инсталляции, бачки, трубопроводы и канализационные системы.

Перед стеной — керамика, мебель, душевые решения, клавиши смыва и другие элементы, с которыми взаимодействует пользователь.

Подробнее о структуре ассортимента и подходе Geberit можно прочитать на официальном сайте Geberit.

Что производит Geberit

Продукцию Geberit можно условно разделить на несколько крупных категорий.

Инсталляционные системы

Это монтажные конструкции для подвесных унитазов, умывальников, биде, писсуаров и другого сантехнического оборудования.

К наиболее известным системам относятся Duofix и GIS.

Системы смыва

Geberit производит скрытые бачки, механизмы смыва и клавиши управления.

К этому направлению относятся различные серии клавиш, которые отличаются дизайном, материалами и функциональностью.

Трубопроводные системы

Это направление охватывает решения для водоснабжения, отопления, газоснабжения, промышленных сред и водоотведения.

Среди известных систем — Mapress и Geberit PE.

Канализационные системы

Geberit производит трубы, фитинги и другие компоненты для внутреннего водоотведения.

Отдельные решения ориентированы на снижение шума или применение в высотных зданиях.

Системы внутреннего водостока

К этому направлению относится Geberit Pluvia.

Система предназначена для организации отведения дождевой воды с кровель по сифонному принципу.

Оборудование ванной комнаты

Geberit также производит сантехническую керамику, мебель, душевые системы, смесители, сифоны, трапы и другие компоненты.

Такой ассортимент позволяет формировать комплексные решения для санузлов.

Инсталляционные и смывные системы Geberit

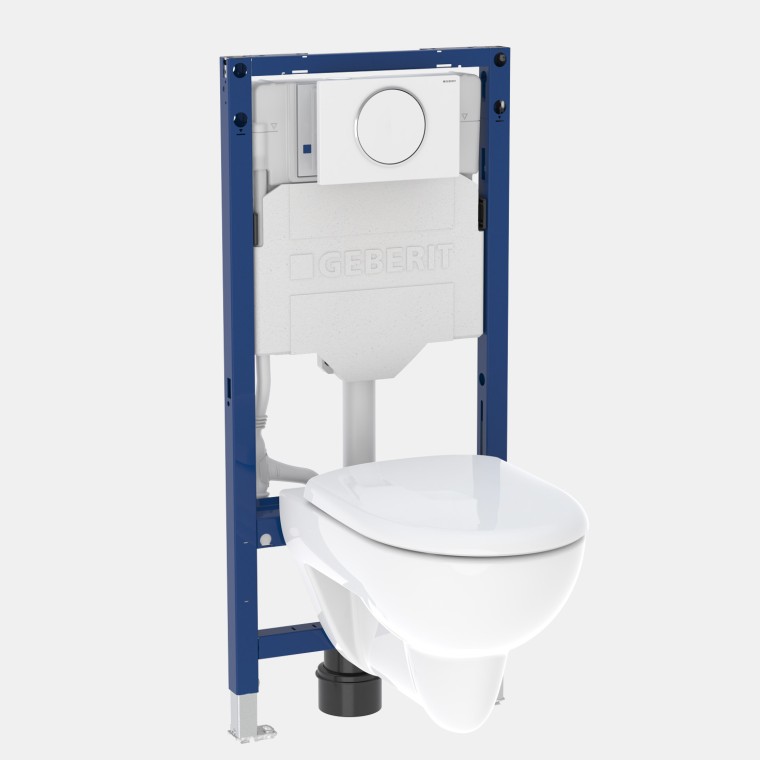

Geberit Duofix

Duofix — одна из самых известных монтажных систем Geberit.

Она предназначена для создания инсталляционных конструкций при монтаже сантехнического оборудования.

Чаще всего Geberit Duofix ассоциируют с подвесными унитазами.

Однако система может использоваться и для других сантехнических приборов.

Главное преимущество инсталляционного подхода заключается в скрытом размещении технических компонентов.

В готовой ванной комнате пользователь видит только сантехнический прибор и элементы управления.

Основная конструкция остается внутри монтажной системы.

Это позволяет иначе организовать пространство санузла.

В то же время скрытый монтаж повышает требования к качеству выполнения работ.

До закрытия конструкции необходимо проверить правильность подключений, крепления и работу системы.

Именно поэтому монтаж систем Geberit не стоит сводить только к установке видимого сантехнического оборудования.

Ассортимент монтажных элементов Geberit Duofix представлен на сайте «Унитех Бау» отдельной страницей.

Geberit GIS

GIS — еще одна инсталляционная система Geberit.

Она предназначена для создания монтажных конструкций в санитарных помещениях.

Система особенно интересна для проектов, где необходимо сформировать целостную санитарную стену или комплексную монтажную конструкцию.

GIS также может использоваться для предварительной сборки.

Это позволяет организовать часть монтажных операций еще до установки конструкции на объекте.

Для крупных зданий такая технология может упрощать координацию работ.

Смывные системы Geberit

Скрытый бачок стал одним из самых известных технологических решений Geberit.

Его основная часть расположена за стеной.

Снаружи остается клавиша управления.

Такой принцип позволяет сделать сантехническую зону компактнее и визуально чище.

Однако за декоративной поверхностью находится полноценная инженерная система.

Поэтому правильный монтаж имеет принципиальное значение.

Необходимо обеспечить правильное подключение воды, канализации, механизма смыва и доступ к сервисным компонентам.

Для разных инсталляций Geberit предлагает соответствующие клавиши и механизмы.

Это позволяет сочетать техническую часть с дизайном интерьера.

Трубопроводные системы Geberit

Трубопроводное направление является одной из важнейших частей ассортимента Geberit.

Трубы и фитинги используются для перемещения воды, теплоносителя, газа и других сред в соответствии с назначением конкретной системы.

Особенность системного подхода заключается в том, что труба и фитинг рассматриваются как единая технология.

Для монтажника это означает четко определенный способ соединения.

Для проектировщика — возможность учитывать характеристики всей системы.

Для владельца здания — более предсказуемую эксплуатацию.

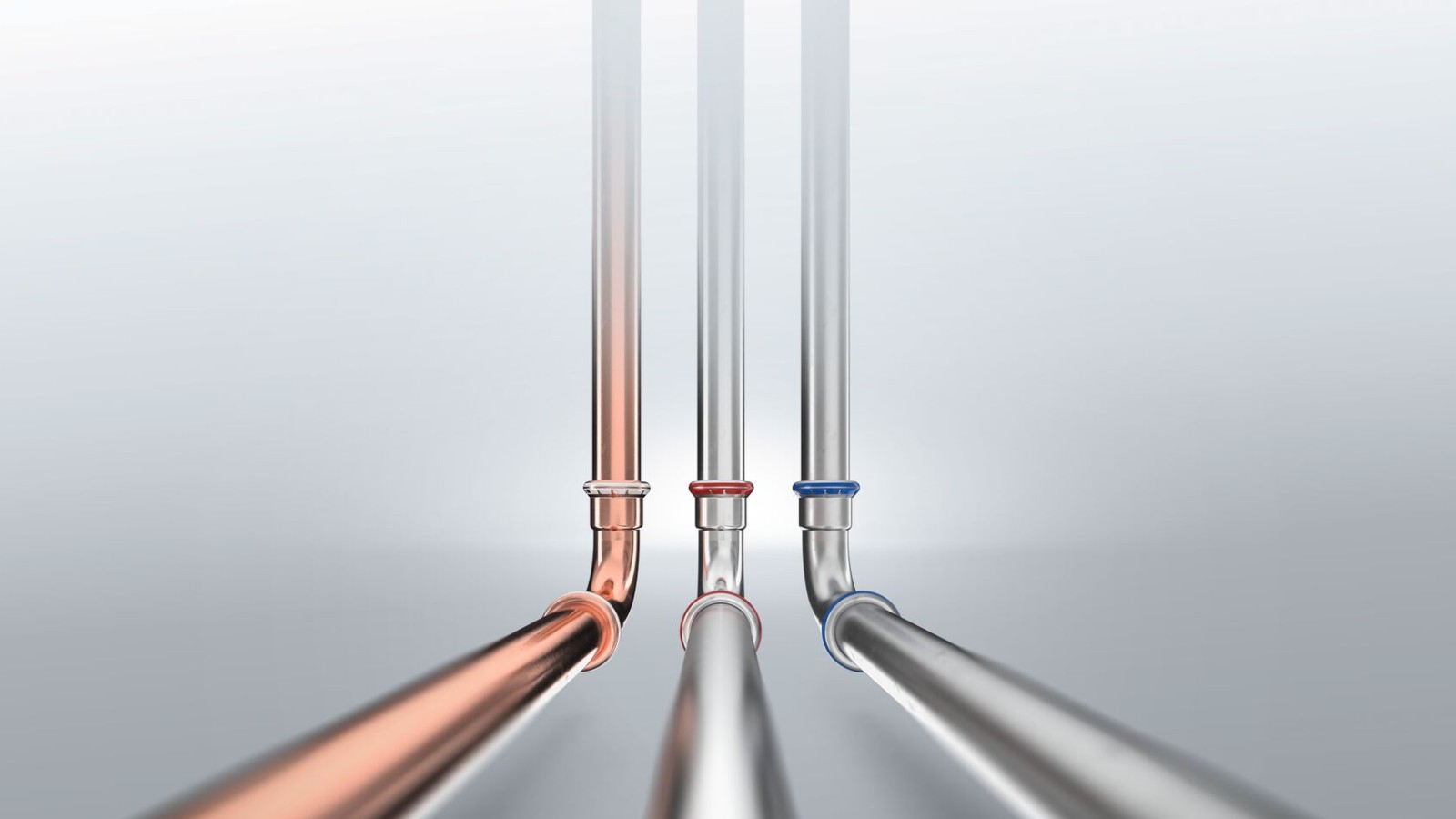

Geberit Mapress

Geberit Mapress — система труб и пресс-фитингов.

Ее особенность заключается в создании соединения при помощи прессования.

В отличие от сварки, монтаж пресс-фитингов не требует выполнения сварного шва непосредственно на месте установки.

Это может быть важно на строительной площадке.

Система Mapress из нержавеющей стали применяется, в частности, в питьевом водоснабжении, отоплении, газоснабжении, спринклерных системах и промышленности.

Выбор конкретной системы и уплотнительного материала зависит от рабочей среды.

Поэтому при монтаже важно использовать компоненты именно соответствующего исполнения.

На сайте «Унитех Бау» отдельно представлена система Geberit Mapress, включая технические характеристики и сферы применения.

Geberit PE

Geberit PE — полиэтиленовая система для водоотведения.

Она используется во внутренней канализации, системах водостока, промышленных и коммерческих зданиях.

Материал обладает высокой стойкостью ко многим химическим веществам.

Трубы и фитинги Geberit PE могут соединяться при помощи стыковой или электромуфтовой сварки.

Сварные соединения формируют герметичную систему.

Для крупных объектов это может иметь важное практическое значение.

Система может применяться также для прокладки в бетоне и грунте при соответствующих условиях.

На сайте «Унитех Бау» представлена отдельная страница Geberit PE, где описаны характеристики и сферы применения системы.

Канализационные системы Geberit

Канализация — одна из тех инженерных систем, которые пользователь почти не видит.

Но именно она определяет значительную часть комфорта и безопасности здания.

Канализационные трубопроводы должны обеспечивать отведение стоков, работать с необходимой пропускной способностью и быть правильно смонтированными.

В многоэтажных зданиях добавляются вопросы шума, вентиляции и гидравлики.

Поэтому Geberit разрабатывает не только трубы.

В систему входят фитинги, крепления, специальные компоненты и решения для конкретных условий.

Такой подход позволяет рассматривать канализацию как полноценную инженерную систему.

Geberit Silent-db20

Для зданий, где важен акустический комфорт, Geberit предлагает системы снижения шума канализации.

Silent-db20 разработана для уменьшения передачи шума от канализационных трубопроводов.

Это особенно актуально для жилых домов, гостиниц, офисов и других объектов.

Но акустический комфорт зависит не только от материала трубы.

Важными остаются крепления, прохождение труб через конструкции, правильное расположение стояков и другие монтажные решения.

Поэтому эффект определяется всей системой.

Технические характеристики системы Geberit Silent-db20 приведены на сайте «Унитех Бау».

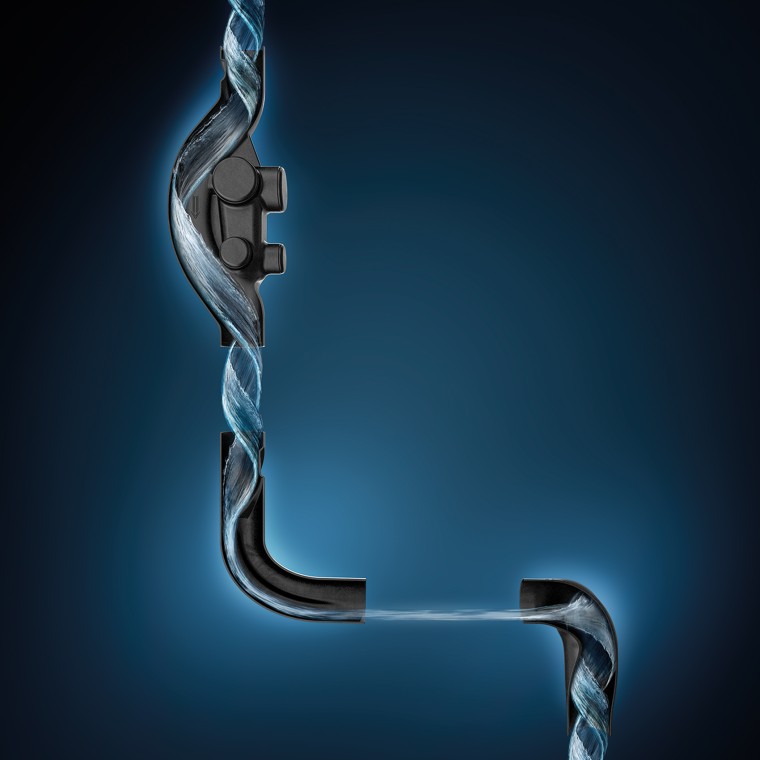

Geberit SuperTube

SuperTube — технология Geberit для высокопроизводительных систем водоотведения.

Она ориентирована прежде всего на сложные объекты, в частности высотные здания.

В таких проектах инженеру необходимо оптимально использовать пространство технических шахт.

Трубопроводы должны обеспечивать необходимую пропускную способность при ограниченном доступном пространстве.

SuperTube является примером того, как Geberit рассматривает водоотведение не просто как набор труб, а как гидравлическую систему.

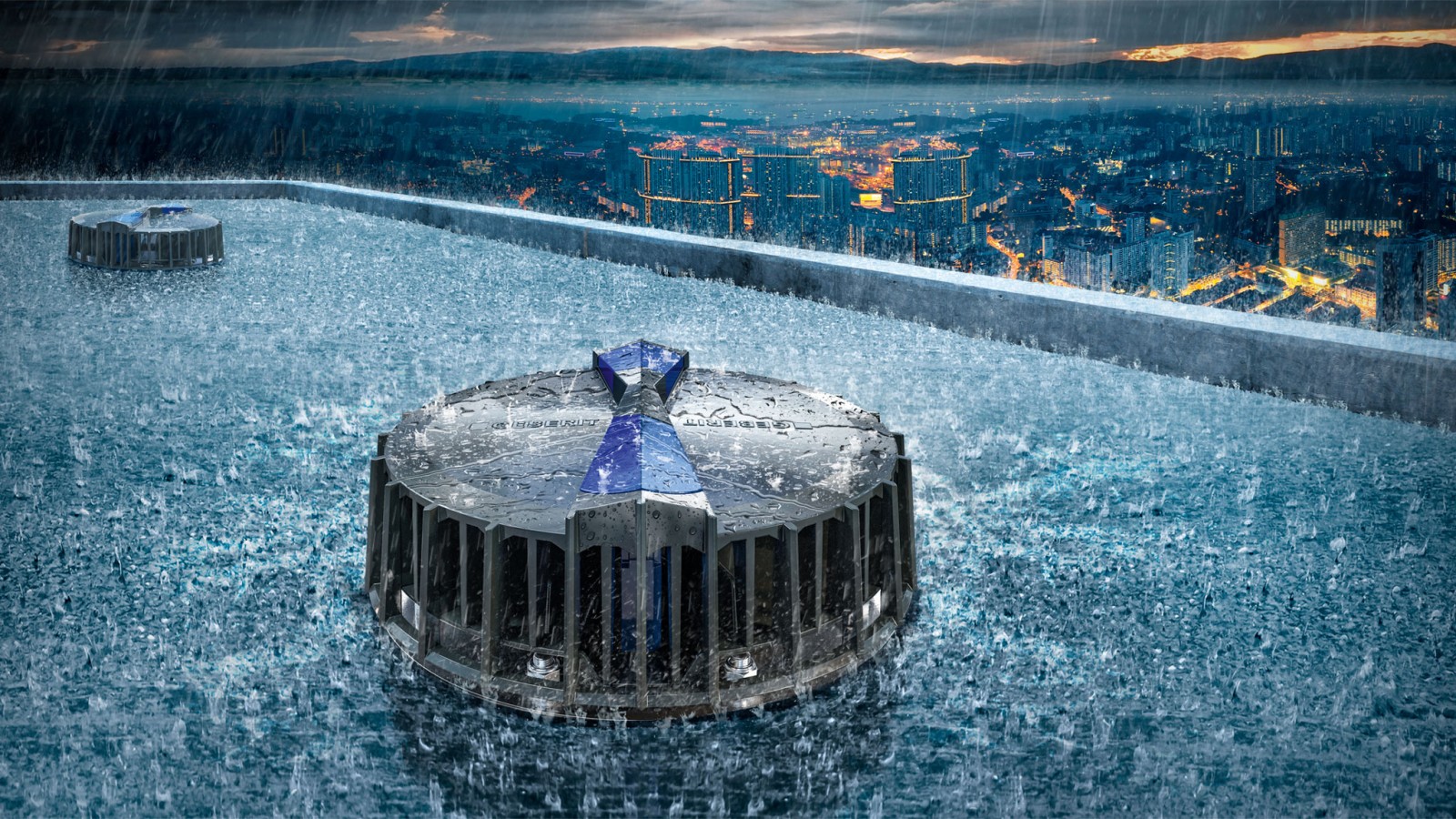

Geberit Pluvia

Geberit Pluvia — система внутреннего водостока для отведения дождевой воды с кровель.

Ее принцип работы отличается от традиционного гравитационного водостока.

При достаточной интенсивности осадков трубопровод работает в полностью заполненном режиме.

В системе возникает разрежение, благодаря которому вода перемещается по трубопроводу с высокой интенсивностью.

Pluvia особенно интересна для больших кровель.

Она может позволить оптимизировать количество водосточных стояков и организацию горизонтальных магистралей.

Но это инженерная система, которая требует гидравлического расчета.

Именно поэтому Pluvia не стоит рассматривать как обычный комплект водосточных труб.

«Унитех Бау» имеет отдельное направление, посвященное вакуумным водостокам Geberit, включая проектирование, гидравлические расчеты, поставку комплектующих и монтаж.

Технические данные по системе приведены на странице Geberit Pluvia на сайте Geberit Украина.

Детальный технический разбор Pluvia — отдельная тема, которая заслуживает специальной статьи.

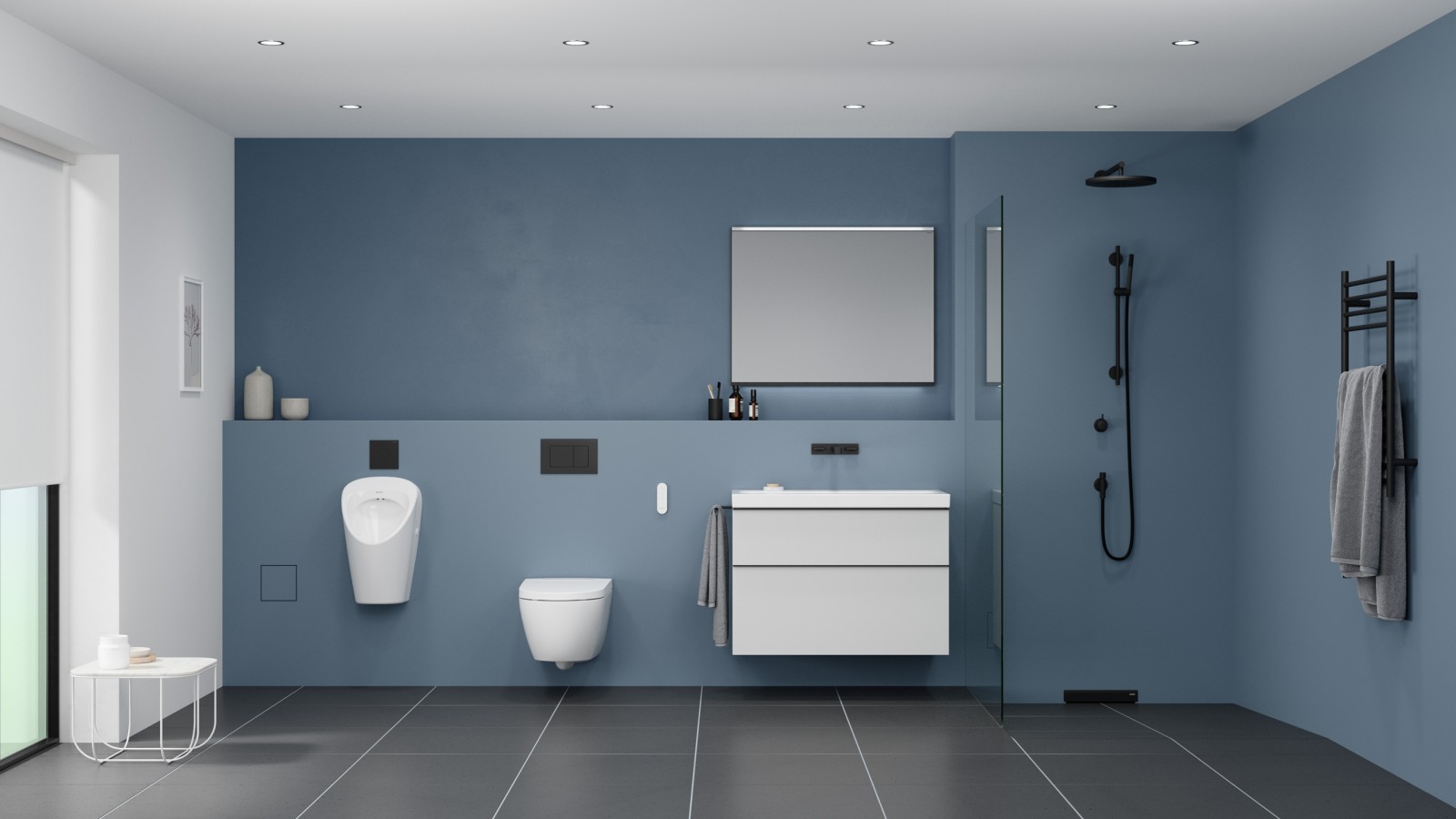

Сантехническая керамика Geberit

Кроме скрытых инженерных систем, Geberit производит сантехническую керамику.

К ассортименту относятся унитазы, умывальники, писсуары и другие изделия.

Здесь технологическая часть сочетается с дизайном.

Для пользователя важен внешний вид.

Для монтажника — правильное подключение.

Для проектировщика — совместимость с системой инсталляции.

Именно поэтому Geberit стремится сочетать оборудование «перед стеной» с системами «за стеной».

Душевые решения Geberit

Отдельное направление — душевые системы и водоотведение.

К нему относятся душевые каналы, трапы и другие решения для организации отведения воды.

Например, серия CleanLine сочетает функцию водоотведения с дизайном душевой зоны.

Для современных ванных комнат это важно.

Душевая зона часто не имеет традиционного поддона.

Вода должна быстро отводиться через напольный трап или канал.

Поэтому гидравлические характеристики водоотведения остаются не менее важными, чем внешний вид.

Монтаж систем Geberit

Почему монтаж должен выполняться системно

Сантехническая система работает как совокупность взаимосвязанных компонентов.

Ошибка в одном узле может повлиять на работу всей системы.

Особенно это касается скрытых трубопроводов.

После завершения отделки доступ к ним будет ограничен.

Поэтому монтаж систем Geberit должен выполняться последовательно.

Сначала анализируется проект.

Затем определяются конкретные системы и комплектующие.

Далее готовятся трассы, проходки и места крепления.

После этого выполняется монтаж.

Перед закрытием конструкций система проверяется.

Такой порядок позволяет уменьшить риск ошибок.

Монтаж систем Geberit — это не только установка сантехники

Запрос «монтаж систем Geberit» может означать разные виды работ.

На одном объекте речь идет об инсталляции подвесного унитаза.

На другом — о монтаже трубопровода Mapress.

На крупном коммерческом объекте — о системе Geberit PE.

На логистическом комплексе — о внутреннем водостоке Pluvia.

Поэтому состав работ необходимо определять по конкретному техническому заданию.

Важны также масштаб объекта, количество сантехнических приборов, протяженность трубопроводов, тип здания и требования проекта.

Проектирование перед монтажом

Для сложных систем монтаж начинается не с трубы.

Он начинается с проектирования.

Нужно определить маршруты трубопроводов, диаметры, точки подключения, места установки оборудования и способы крепления.

Для канализации важны уклоны и гидравлические параметры.

Для водоснабжения — расходы, давление и режим потребления.

Для водостока — площадь кровли, расчетная интенсивность осадков и гидравлический расчет.

Для прессовых систем — технология соединения и доступ к месту опрессовки.

Именно поэтому профессиональный монтаж систем Geberit неразрывно связан с проектными решениями.

Монтаж на крупных объектах

В торговом центре, логистическом комплексе или промышленном здании сантехнические системы могут иметь значительную протяженность.

Здесь уже недостаточно просто правильно установить отдельный прибор.

Нужна координация с архитектурными и конструктивными решениями.

Трубопроводы должны проходить через здание так, чтобы не конфликтовать с вентиляцией, электрическими сетями и другими коммуникациями.

Места прохождения через противопожарные конструкции также требуют отдельных решений.

Поэтому монтаж систем Geberit на крупном объекте является частью общего комплекса инженерных работ.

Опыт «Унитех Бау» с Geberit

«Унитех Бау» работает с инженерными системами Geberit не только на уровне поставки отдельных изделий.

На сайте компании представлены конкретные решения Geberit и описаны реализованные объекты.

В частности, компания указывает опыт реализации систем внутреннего водостока Geberit Pluvia на крупных объектах.

Среди них — торговые и логистические комплексы.

Пример — склад «Mary Kay» в логистическом комплексе «Вест Гейт Логистик» в с. Стоянка. Там смонтирована система водостоков Geberit Pluvia, а отдельно выполнена крышная котельная на двух котлах Vitoplex 200 по 350 кВт с горелкой Weishaupt WG40.

Более крупный по масштабу объект — ПСК «Вест-Гейт-Логистик»: система водостоков Geberit Pluvia, две крышные котельные на трех котлах Viessmann Vitoplex 200 по 1100 кВт, четыре тепловых пункта и воздушное отопление шести секций склада площадью 70 тыс. м². Монтаж котельных вели одновременно со строительством каркаса, чтобы сократить сроки.

Для таких проектов выполняются не только монтажные работы.

Нужны гидравлические расчеты, проектирование, комплектация и координация монтажа.

Именно такой опыт важен при реализации сложных инженерных систем.

Какие решения Geberit представлены в направлении «Унитех Бау»

На сайте «Унитех Бау» можно отдельно ознакомиться с несколькими системами Geberit.

Geberit Mapress

Прессовая трубопроводная система для разных инженерных сред.

Geberit PE

Полиэтиленовая система для канализации и водоотведения.

Geberit Pluvia

Сифонная система внутреннего водостока для отведения дождевой воды с кровель.

Эти направления хорошо демонстрируют, что работа с Geberit может касаться не только санузлов.

Речь идет также о полноценных инженерных сетях здания.

Geberit в частном доме и коммерческих зданиях

В частном доме

В частном доме Geberit может быть использован на разных уровнях.

Это может быть инсталляция для подвесного унитаза.

Это может быть душевой канал.

Это может быть система водоснабжения или канализации.

В новом доме такие решения лучше закладывать еще на этапе проектирования.

Тогда можно правильно определить толщину конструкций, места прохождения труб и точки подключения.

После завершения отделки внесение изменений становится сложнее.

В коммерческих зданиях

В коммерческих зданиях к сантехническим системам предъявляются дополнительные требования.

Большое количество пользователей увеличивает нагрузку.

Возрастает значение надежности и ремонтопригодности.

Для гостиниц и офисных зданий важным становится акустический комфорт.

Для торговых и логистических комплексов значительную роль могут играть системы водостока.

Для промышленных предприятий важны материалы трубопроводов и совместимость с рабочими средами.

Поэтому одно и то же название Geberit может означать разные технические решения в зависимости от задачи.

Выбор системы и качество монтажа

Как выбирают систему Geberit

Выбор продукции не должен начинаться с цвета или внешнего вида.

Сначала определяется задача.

Нужно понять, какая среда будет транспортироваться, какие нагрузки будут действовать на систему и где она будет установлена.

После этого определяются материал труб, диаметр, тип соединения и соответствующие комплектующие.

Для сантехнического оборудования учитываются тип конструкции, способ монтажа и совместимость с инсталляцией.

Для водостока определяется площадь кровли и необходимая пропускная способность системы.

То есть выбор Geberit — это инженерная задача.

Что важно при монтаже

Профессиональный монтаж предполагает соблюдение технологии конкретной системы.

Для Mapress важно правильно подготовить трубу и выполнить опрессовку.

Для Geberit PE — соблюсти технологию сварки.

Для инсталляций — правильно установить раму, подключить воду и канализацию и проверить систему до закрытия конструкций.

Для Pluvia — выполнить расчет и смонтировать систему в соответствии с проектом.

Технология отличается, но принцип один.

Необходимо работать не просто с отдельным изделием, а со всей системой.

Почему важен опыт подрядчика

Производитель может создать технологически совершенную систему.

Но ее характеристики реализуются только при правильном монтаже.

Поэтому опыт подрядчика имеет практическое значение.

Он должен понимать не только названия продукции, но и принцип работы системы.

Для сложных объектов важно также уметь работать с проектной документацией.

Нужно координировать монтаж с другими подрядчиками.

Необходимо понимать последовательность строительных работ.

Особенно это важно для скрытых коммуникаций.

Geberit: от сантехники к инженерии

Технология за стеной

Одной из важнейших идей бренда Geberit стала концепция переноса технических компонентов за стену.

Сегодня пользователь воспринимает это как привычное решение.

Но исторически скрытый бачок стал важным изменением в сантехнике.

Он позволил по-новому организовать пространство ванной комнаты.

Со временем за стеной оказались не только бачки.

Там размещаются инсталляционные конструкции, трубопроводы и часть канализационных систем.

В результате современная ванная комната может выглядеть минималистично, хотя за облицовкой находится сложная инженерная система.

Как менялось понятие сантехнической системы

История бренда хорошо показывает, как менялось само понятие сантехнической системы.

Сначала речь шла преимущественно об отдельных изделиях.

Затем появились скрытые бачки.

Позже — инсталляционные системы.

Далее Geberit расширила направление трубопроводами, канализацией, водостоком и комплексным оборудованием ванной комнаты.

Сегодня бренд позиционирует себя как производитель технологий управления водой в зданиях.

Это объясняет широкий ассортимент Geberit.

Коротко о главном

• Geberit — швейцарский бренд с историей с 1874 года.
• В 2024 году компания отметила 150-летие.
• Geberit специализируется на сантехнических и инженерных системах.
• Ассортимент включает около 40 000 позиций.
• Основные направления — инсталляционные и смывные системы, трубопроводы и системы для ванных комнат.
• Geberit производит решения для водоснабжения и водоотведения.
• Mapress — система труб и пресс-фитингов.
• Geberit PE — полиэтиленовая система для канализации и водоотведения.
• Pluvia — система внутреннего сифонного водостока.
• Для сложных систем важны проектирование, расчет и правильный монтаж.
• «Унитех Бау» работает с инженерными решениями Geberit и имеет опыт реализации таких систем.
• Монтаж систем Geberit может охватывать как отдельное сантехническое оборудование, так и комплексные инженерные сети.

Вопросы и ответы

Нормативная и информационная база

При проектировании и монтаже конкретных систем Geberit необходимо руководствоваться действующими строительными нормами, техническими регламентами, проектной документацией и актуальными техническими требованиями производителя.

Конкретные нормативные требования зависят от типа системы, назначения здания и условий его эксплуатации.

Поэтому техническое решение для конкретного объекта определяется не только названием бренда, а совокупностью проектных, строительных и инженерных требований.
