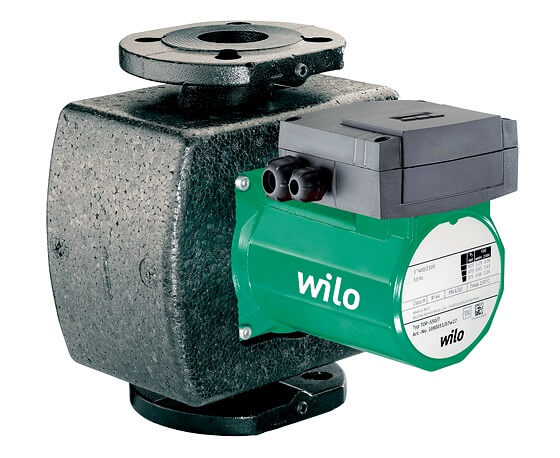

Насос Wilo-TOP-SD
Фото
Залишити заявку
Загальні характеристики
Призначення насосу: Для опалення
Опис
Тип
Подвійний насос: насос з мокрим ротором – циркуляційний насос з фланцевим з’єднанням (TOP-SD 30/5 з різьбовим з’єднанням).
Застосування
системи водяного опалення, промислові циркуляційні системи, системи кондиціювання та закриті контури охолодження
Оснащення/функція
Режими роботи
- Перемикання ступенів частоти обертання
Ручне управління
- Налаштування ступенів частоти обертання: 3 ступені частоти обертання
Автоматичне керування
- Вбудований захист обмотки від перегріву (тільки для насосів з P2 ≤ 180 Вт)
Сигналізація та індикація
- Захисний контакт обмотки (WSK, безпотенційний нормально замкнутий контакт) є тільки у насосів з P2 180 Вт і призначений для повного захисту двигуна на всіх щаблях частоти обертання; як опція пропонується пристрій відключення SK 602N/SK 622N
- Контрольна індикація напрямку обертання (серійне оснащення тільки для 3 насосів)
- Індикація обраного ступеня частоти обертання
Управління здвоєними насосами (здвоєний насос або два одинарні насоси)
- Режим роботи «основний/резервний» або паралельний (для реалізації автоматичного перемикання на інший насос у разі несправності або в певний час замовник повинен забезпечити наявність відповідного приладу керування).
Оснащення
- Для насосів із фланцевим приєднанням: виконання фланця
- Стандартне виконання для насосів DN 32 – DN 65: комбінований фланець PN 6/10 (фланець PN 16 згідно EN 1092-2) для фланців у відповідь PN 6 і PN 16
- Стандартне виконання для насосів DN 80: фланець PN 6 (розрахований для PN16 згідно EN 1092-2) для фланця у відповідь PN 6,
- Консольна конструкція (тільки з горизонтальним розташуванням валу):
- Стандартне виконання для насосів TOP-SD 40/15, 50/15, все TOP-SD 65 та TOP-SD 80.
- Спеціальне виконання для насосів TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отвір M10 для монтажу консолі на запит.
- Вбудований перекидний клапан у корпусі насоса
- Кабельне введення можливе з двох сторін (тільки для 1~ і 3~насосів з P2≥180 Вт)
Розшифровка назви
| Приклад: | Wilo-TOP-SD 40/7 |
| TOP-SD | Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением) |
| 40/ | Номінальний внутрішній діаметр для підключення |
| 7 | Номінальний тиск [м] при подачіQ = 0 м3/ч |
Технічні характеристики
- Допустимий діапазон температур: від –20 до +130 °C, короткочасно (2 години) до +140 °C (TOP-SD 80/15, 80/20: від -20 °C до +110 °C)
- Електропідключення до мережі:
- 1~230 В, 50 Гц (залежно від типу)
- 3~230 В, 50 Гц (штекер перемикання опціонально)
- 3~400 В, 50 Гц
- Клас захисту IP X4D
- Різьбове або фланцеве з’єднання (залежно від типу): від Rp 1¼ до DN 80
- Макс. робочий тиск при стандартному виконанні: 6/10 бар або 6 бар (спеціальне виконання: 10 бар)
Матеріали
- Корпус насоса: Сірий чавун
- Робоче колесо: Синтетичний матеріал
- Вал: Нержавіюча сталь
- Підшипники: металографіт
Стан постачання
- Насос
- Теплоізоляція
- З ущільненнями для різьбового з’єднання
- Підкладні шайби фланцевих болтів (при номінальних внутрішніх діаметрах для приєднання DN 40 – DN 65)
- Інструкція з монтажу та експлуатації
Ваші переваги
- Контрольна лампа напрямку обертання для індикації правильного напрямку обертання (лише 3~)
- Ручне регулювання потужності з 3 ступенями частоти обертання
- Подвійний насос може працювати в режимі «основний/резервний» та в режимі паралельної роботи двох насосів
- Корпус насоса з катафорезним покриттям (KTL) захищає від корозії при утворенні конденсату
