Вакуумна система водостоків Geberit Pluvia: розрахунок, норми ДБН і приклади з реалізованих об’єктів

Дах складу — це рівнина площею у два гектари, підвішена на висоті дванадцяти метрів. Удень ви про неї не думаєте. Уночі, коли починається злива, вона перестає бути дахом і стає озером.

У київських широтах дощ давно не йде рівно. Він не наростає, а вмикається.

Двадцять хвилин розрахункової київської зливи — це двісті п’ятдесят кубометрів води на такому даху. Двісті п’ятдесят тонн, які треба кудись подіти.

Водостік на даху, звісно, є. Питання лише в тому, скільки літрів за секунду він здатен прийняти.

Бо якщо злива дає більше, ніж система встигає відвести, різниця нікуди не зникає. Вона залишається нагорі й починає накопичуватися.

Сантиметр води на двогектарному даху — це двісті тонн додаткового навантаження. Два сантиметри — чотириста. Мембрана не рветься, вона просто прогинається, і в тому прогині збирається ще більше води.

Найгірше в цьому сценарії те, що він тихий. Ніхто не почує, як двісті п’ятдесят тонн води шукають слабке місце. А коли конструкція таки почне подавати звук, слухати вже буде пізно.

Зими теж стали іншими. Замість стабільного снігу маємо відлигу, дощ і нічний мінус. Удень вода біжить, уночі стає льодом, і до ранку воронка перетворюється на закорковану пляшку. Коли наступного дня знову теплішає, вода приходить на дах, у якого вже не лишилося жодного робочого зливу.

Але цей сценарій має альтернативу, і вона теж інженерна: вакуумна система водостоку Geberit Pluvia створена саме для таких дахів. Вона не чекає, поки вода знайде ухил. Вона всмоктує її повністю заповненою трубою, у десять разів швидше за звичайний водостік. Озеро над головою просто не встигає утворитися.

Чому «звичайний» водостік перестав справлятися

Традиційний водостік працює самопливом: вода тече по трубі частково заповненим перерізом, а разом з нею всередину постійно йде повітря. Через це труба ніколи не працює на повний переріз.

Звідси й межа пропускної здатності. Гравітаційна система відповідає на пікову витрату єдиним способом: більше труб і більший діаметр.

Зима додає власний механізм: вода тече вдень і замерзає у воронці вночі. Саме тому ДБН В.2.6-220:2017 «Покриття будівель і споруд» у пункті 12.4 вимагає, щоб антикригова система вмикалася в діапазоні від +5 °С до −10 °С. Це і є температурне вікно «мокрої» української зими.

Що таке вакуумна система водостоку — простими словами

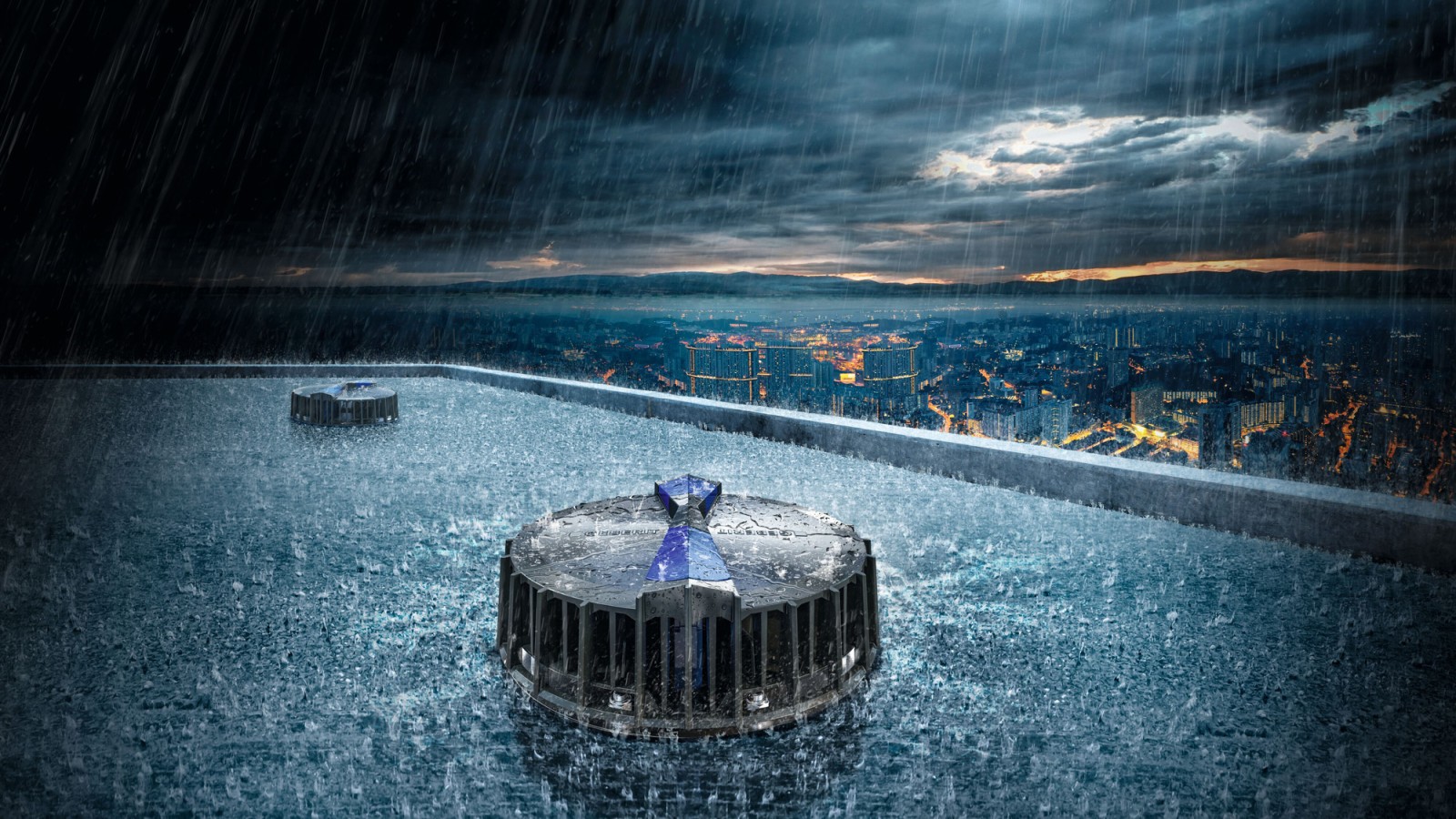

Вакуумний водостік — це система, у якій труба навмисно працює повністю заповненою водою: повітря в неї не потрапляє, і трубопровід перетворюється на суцільний стовп рідини.

Механіка проста. Вода падає вертикальним стояком під дією сили тяжіння, і падіння цього стовпа рідини створює в системі розрідження. Розрідження передається горизонтальним колектором до кожної воронки, тож вода не просто стікає — вона всмоктується з даху.

Спеціальний диск у конструкції воронки не пропускає повітря всередину, а без повітря пропускна здатність труби виходить максимальною. Швидкість потоку зростає приблизно вдесятеро порівняно зі звичайним водостоком — детальніше про фізику процесу описано в матеріалі про особливості вакуумно-водостічної системи.

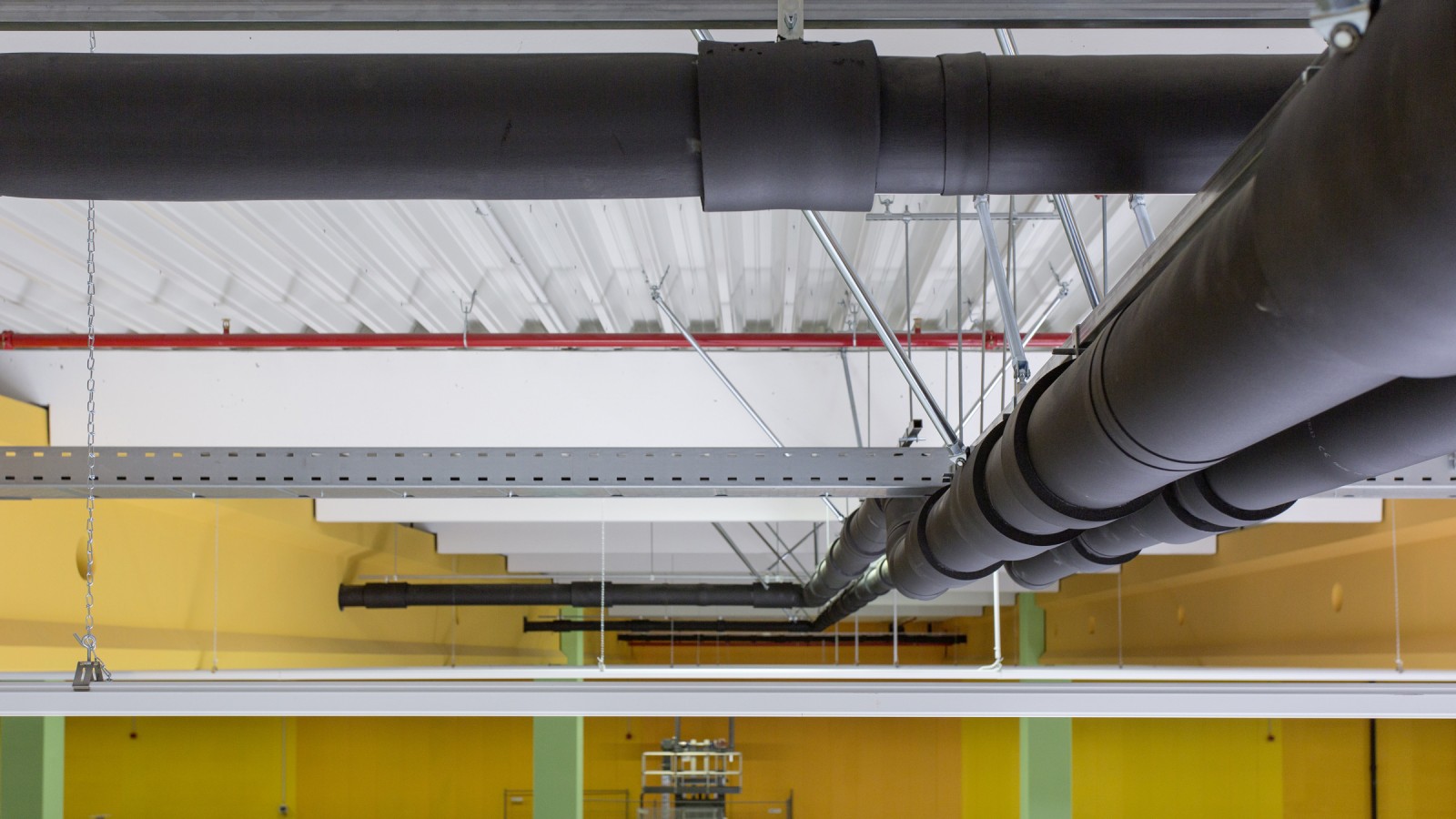

Наслідок для проєктувальника головний: горизонтальні ділянки прокладають без ухилу, тому колектор іде під дахом рівно, на одній позначці, і не «з’їдає» висоту приміщення.

Що каже норма: коли внутрішній водостік обов’язковий

Тут немає місця для дискусії, бо все прописано. ДБН В.2.6-220:2017, п. 10.1 встановлює пороги висоти.

• Внутрішній водостік обов’язковий при висоті карниза понад 7 м — для житлових, громадських і адміністративно-побутових будинків.
• Для будинків виробничого призначення поріг — понад 10 м.
• Зовнішній організований водостік допускається до 18 м для невиробничих будівель.
• Неорганізований водостік — лише для будинків до 7 м за наявності вимощення.

Найважливіший для нашої теми — пункт 10.11 тих самих норм. Сформульований він прямо: для районів, де регулярно бувають зливи великої інтенсивності і традиційна система не справляється, рекомендується застосовувати вакуумну систему водовідведення.

Далі норма описує, що саме має бути в такому проєкті. Це горизонтальний колектор під кількома воронками, вертикальний стояк із розрідженням і герметичні стики труб з полімерного матеріалу.

Але найсильніший аргумент лежить в іншому документі. ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» має розділ 22 «Внутрішні водостоки», а в ньому окремий підрозділ 22.2 — «Гравітаційно-вакуумні системи».

Тобто українська норма не просто згадує вакуумний водостік. Вона нормує його власними пунктами: кількість воронок, відстані, допустиме навантаження, вузли, випуск.

Пункт 22.1.16 додає ще одну підставу. Коли планувальні рішення не дозволяють витримати ухил горизонтальних трубопроводів або коли площа даху значна, норма рекомендує водостоки з примусовим відведенням — вакуумні, напірні, сифонні, гравітаційно-вакуумні.

Тобто вакуумна система — це не екзотика і не маркетинг, а прямо передбачене нормою рішення для об’єктів, де звичайний водостік уже не працює.

Цифри, які визначають проєкт

Загальні обмеження для внутрішнього водостоку

Будь-який внутрішній водостік в Україні проєктують у межах кількох жорстких обмежень, і всі вони зібрані в ДБН В.2.6-220:2017, п. 10.2.

• Мінімальний ухил покрівлі по єндовах до воронок — не менше 1 %.
• На кожній ділянці, обмеженій парапетами і деформаційними швами, — не менше двох воронок.
• Одну воронку допускають тільки при площі покрівлі менше 700 м², діаметром не менше 100 мм.
• Максимальна площа водозбору на одну воронку Ø100 мм — 1 200 м².
• Гранична довжина стоку води у воронку — 24 м.
• Максимальна відстань між воронками — 48 м.

Пропускну здатність задає таблиця 9 тих самих норм. Водоприймальна воронка Ø100 мм — 12 л/с, Ø150 мм — 35 л/с. Водостічний стояк Ø100 мм — 20 л/с, Ø150 мм — 50 л/с, Ø200 мм — 80 л/с.

Є ще коефіцієнт, про який часто забувають: пункт 10.7 вимагає враховувати надійність, і для будівель у незапорошеному повітряному просторі він дорівнює 0,7. Тобто розрахункові 12 л/с на практиці перетворюються на 8,4 л/с.

І окрема заборона з п. 10.6: воду з внутрішніх водостоків не можна відводити в побутову каналізацію, тільки в дощову або загальнозливну мережу.

Окремі вимоги до вакуумної системи

Це вже ДБН В.2.5-64:2012, п. 22.2.1. Обмеження тут жорсткіші за загальні, і саме вони визначають схему.

• Не менше двох воронок на кожному окремому даху.
• Рекомендована відстань між воронками — не більше 20 м.
• Максимальна відстань від краю даху до воронки — 10 м.
• Якщо воронка стоїть у кутку даху, від її центра до краю — не менше 1 м.
• Навантаження на одну воронку: мінімум 1 л/с, максимум 12 л/с.

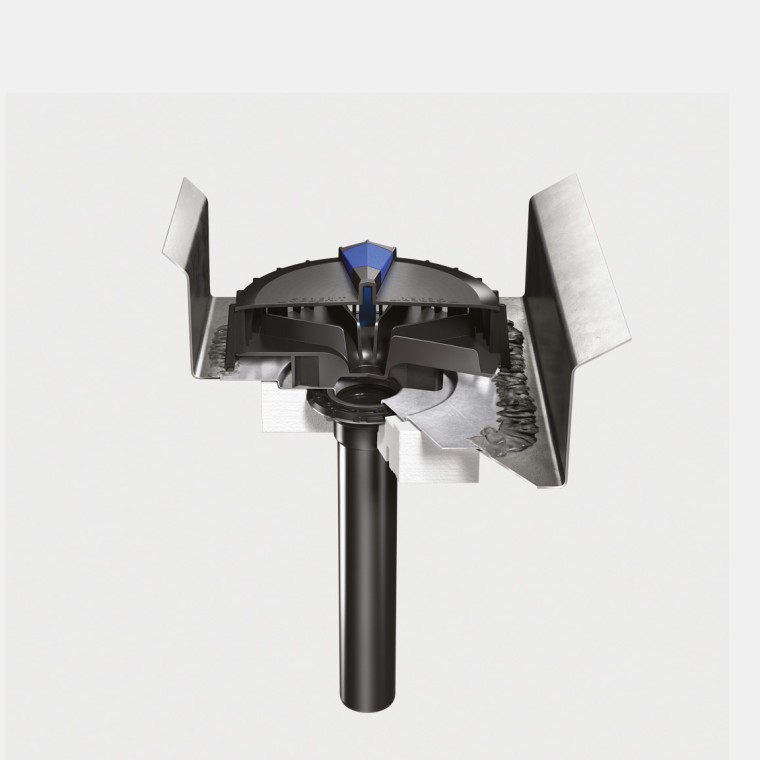

• Для воронок у жолобах максимум — 9 л/с.
• Рекомендована кількість воронок на один стояк — 10.
• Рекомендована довжина горизонтального колектора — 80 м.

Зверніть увагу на межу 12 л/с. Це рівно та продуктивність, яку має базова воронка Geberit Pluvia, тобто виробник працює на стелі, дозволеній українською нормою.

Приклад розрахунку: складський павільйон 20 000 м²

Візьмемо реальний типаж — одноповерховий склад, плаский дах 100 × 200 м, висота до карниза 12 м, покрівля з ПВХ-мембрани по профнастилу.

Крок 1. Визначаємо тип водостоку

Висота карниза 12 м перевищує поріг 10 м для виробничих будівель, тому внутрішній водостік стає обов’язковим за п. 10.1.

Крок 2. Рахуємо, скільки води дає дах

Інтенсивність 20-хвилинного дощу для Києва — 104 л/с з гектара. Це таблиця А.1 ДБН В.2.5-75:2013. Наш дах має рівно 2 гектари, тож з усієї покрівлі треба відвести близько 208 л/с.

Це нижня оцінка. Параметр q₂₀ описує 20-хвилинний дощ із повторюваністю раз на рік, а проєктувальник бере коротшу тривалість і більший період повторюваності.

Крок 3. Розставляємо воронки за п. 22.2.1

Крок між воронками — не більше 20 м, від краю даху до воронки — не більше 10 м. По ширині 100 м це дає позиції на 10, 30, 50, 70 і 90 метрах, тобто п’ять рядів. По довжині 200 м із тим самим кроком виходить десять позицій.

Разом 50 воронок. На одну припадає 20 000 ÷ 50 = 400 м² покрівлі — рівно та цифра, яку «Унітех Бау» називає в описі системи.

Крок 4. Перевіряємо навантаження на воронку

Ділимо 208 л/с на 50 воронок і отримуємо 4,2 л/с на кожну. Норма допускає від 1 до 12 л/с, тож укладаємося із запасом.

Тут видно головне: кількість воронок у вакуумній системі задає геометрія, а не гідравліка. За витратою вистачило б і вісімнадцяти воронок, але крок 20 м вимагає п’ятдесяти.

Крок 5. Рахуємо стояки і колектори

Пункт 22.2.1 рекомендує не більше десяти воронок на один стояк. П’ятдесят воронок — це щонайменше п’ять стояків.

Рекомендована довжина горизонтального колектора — 80 м. При довжині будівлі 200 м колектор доведеться розділити щонайменше на три гілки.

Крок 6. Порівнюємо діаметри

У гравітаційній системі під 12 л/с норма передбачає воронку і стояк діаметром 100 мм, тоді як у вакуумній системі той самий потік іде заповненим перерізом. На реалізованих об’єктах «Унітех Бау» мінімальні діаметри в системі — 40–56 мм.

Виробник формулює це співвідношення так: система здатна впоратися з удвічі більшою кількістю дощової води при вдвічі меншому діаметрі труби.

Показовий факт: на даху 73 100 м² найбільший діаметр у системі — 200 мм. За таблицею 9 ДБН гравітаційний стояк Ø200 мм пропускає лише 80 л/с.

Крок 7. Оцінюємо метраж

Тут допомагає статистика виконаних об’єктів. На виробничо-складському комплексі «Вест-Гейт-Логістик» 2-ї черги площа покрівлі становить 73 100 м², змонтовано 218 воронок і 4 935 м труб діаметрами 56–200 мм.

Порахуємо питому витрату труби: виходить приблизно 68 м трубопроводів на кожну 1 000 м² покрівлі. На логістичному комплексі «Термінал „Бровари“» з його 41 300 м², 150 воронками і 3 210 м труб показник становить близько 78 м на 1 000 м².

Для нашого складу 20 000 м² орієнтир такий: 1 350–1 550 м трубопроводів. Це робоча цифра для попереднього бюджетування ще до стадії проєкту.

З чого складається система Geberit Pluvia

Фахівці «Унітех Бау» працюють із цією системою з моменту її появи на українському ринку, і склад комплекту за цей час залишився сталим та логічним.

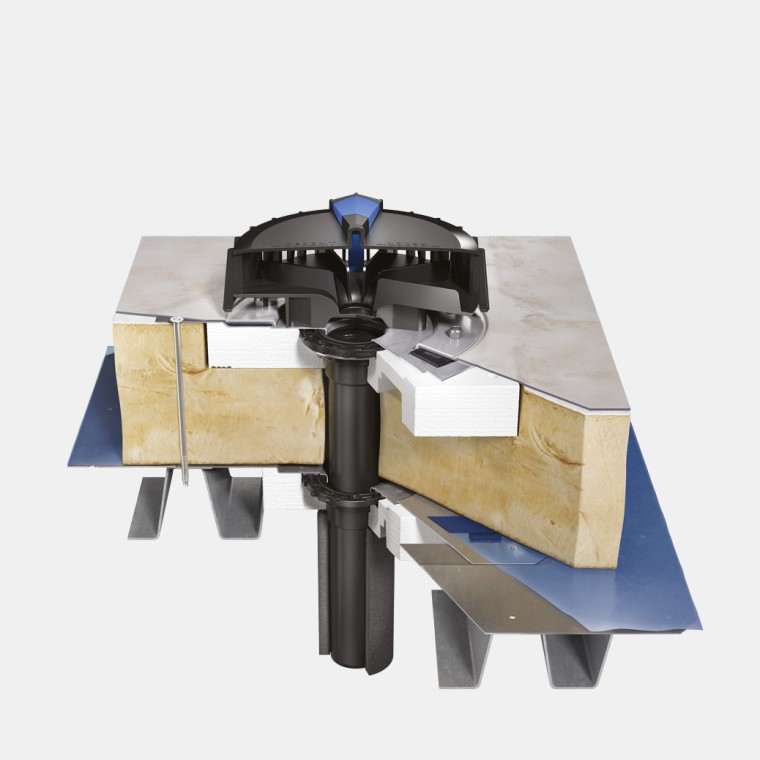

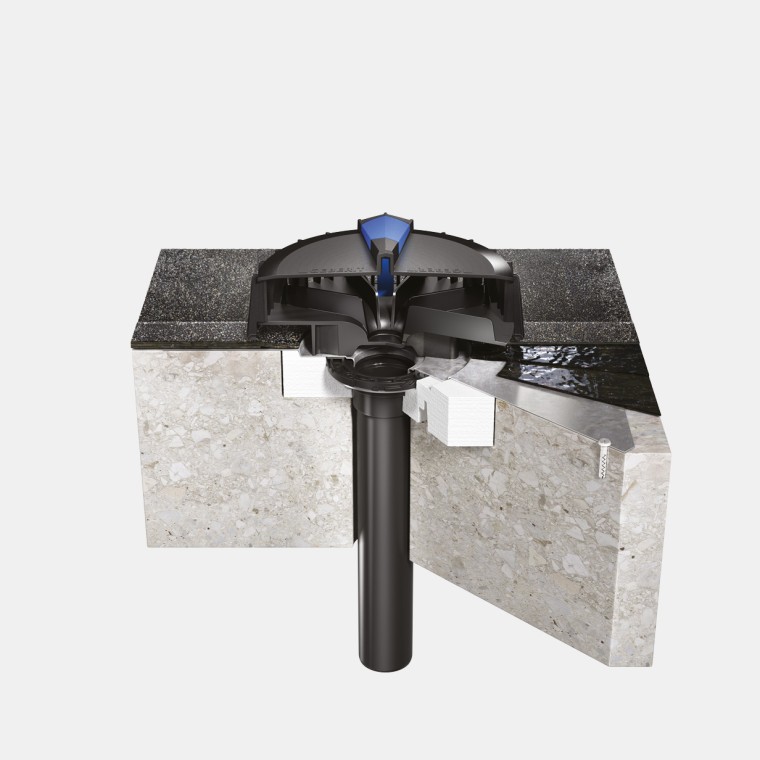

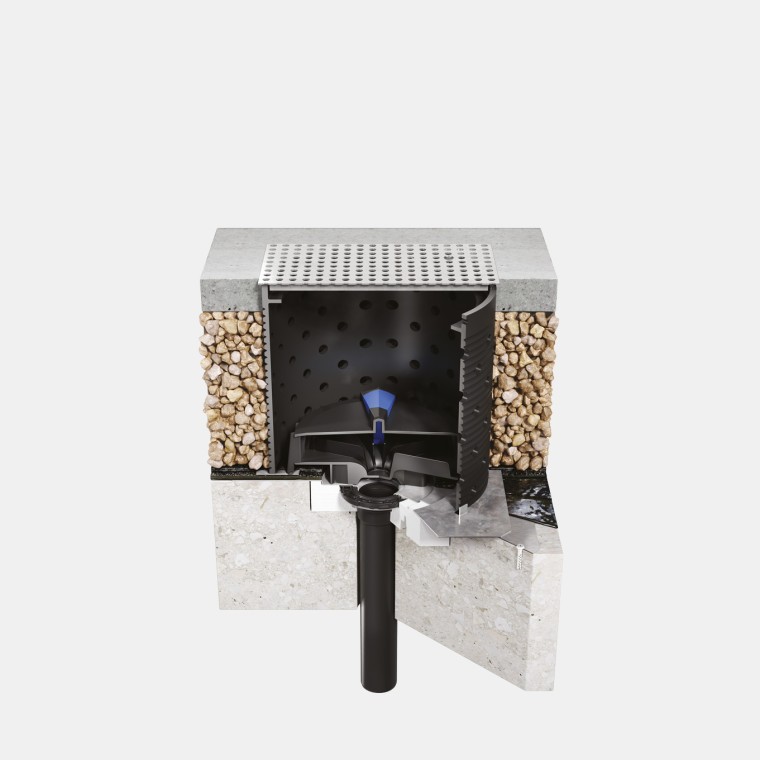

Покрівельні воронки

Модельний ряд ширший, ніж зазвичай уявляють. Виробник пропонує воронки продуктивністю до 12 л/с, до 25 л/с і до 100 л/с, причому останні призначені для монтажу в жолобах.

Герметичність забезпечує фланцева прокладка з EPDM, а кожна воронка проходить індивідуальний тест на герметичність у заводських умовах. Поворотний замок спрощує монтаж, спеціальний диск не дає системі втягнути повітря.

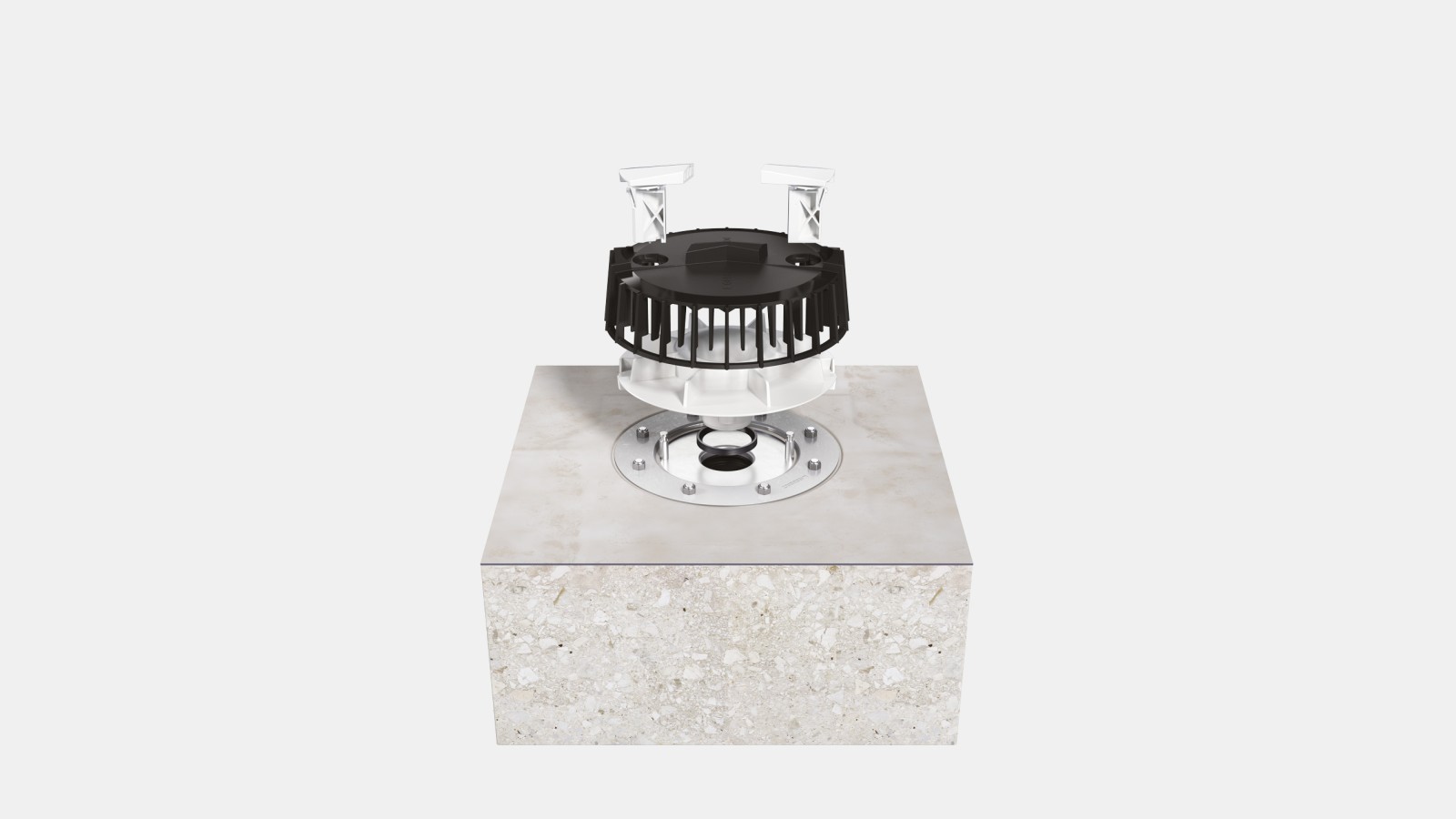

Окремо варто знати про аварійний перелив: воронки Pluvia переобладнуються під нього, і це дає другий контур на випадок наднормативної зливи або засмічення основного.

Труби і фітинги

Воронки з’єднуються трубами з поліетилену високої щільності, і матеріал Geberit PE (HDPE) витримує удари до −40 °С та стійкий до 95 % поширених лугів, кислот і хімікатів.

З’єднання виконують стиковим або електромуфтовим зварюванням, тож система виходить абсолютно герметичною — а для вакуумного режиму це умова роботи, а не побажання.

Система кріплення

Заповнена водою труба на високій швидкості дає значні осьові навантаження, і приймає їх на себе сталева опорна шина, а не конструкція будівлі.

• Точки кріплення до будівельної конструкції потрібні не частіше ніж через 2,5 м.
• Анкерні опори встановлюють у кінці системи, на кожному відводі й трійнику, на колекторі та через кожні 5 м.

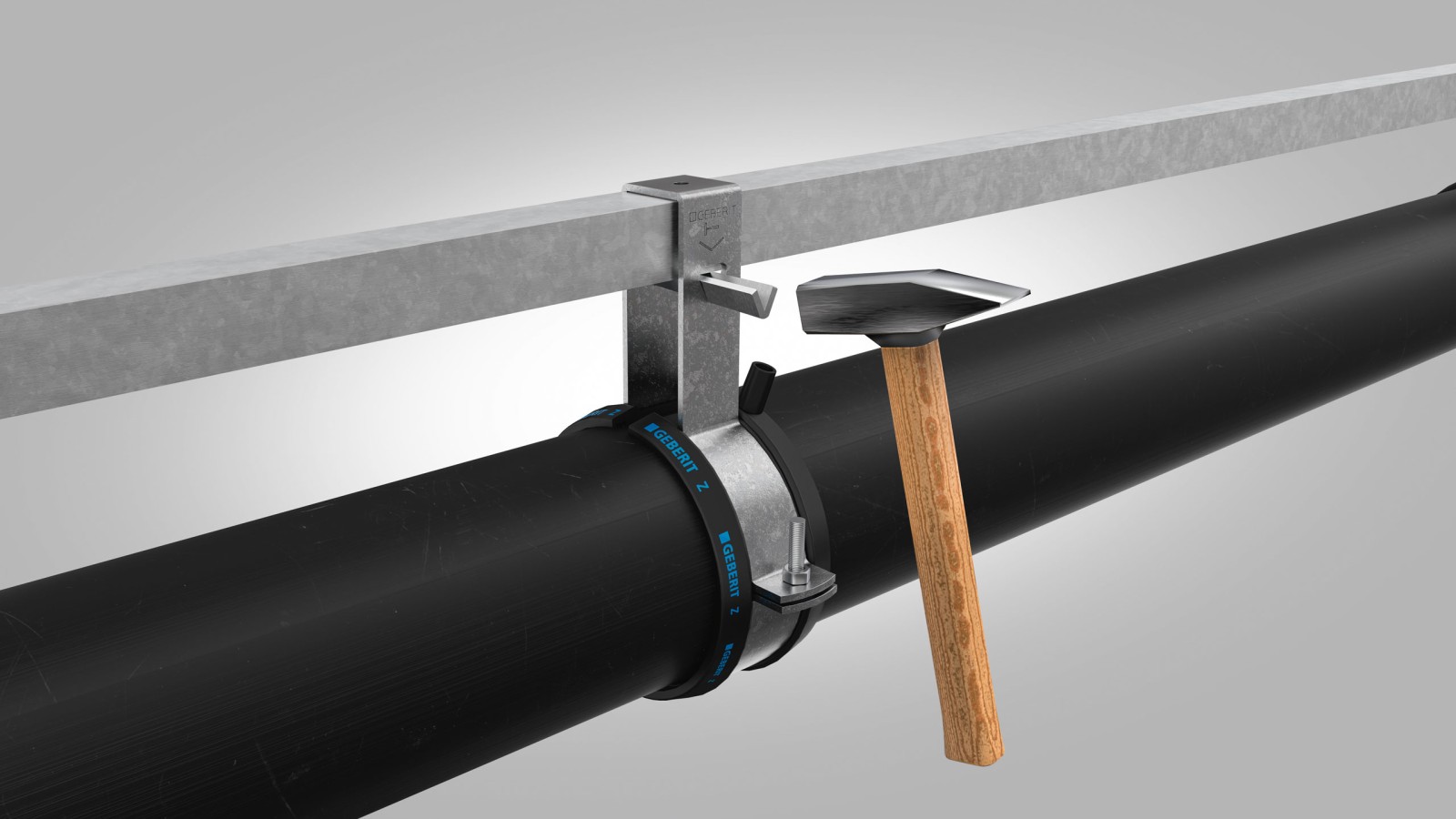

• Монтаж клинів виконується молотком, без спеціального інструменту.

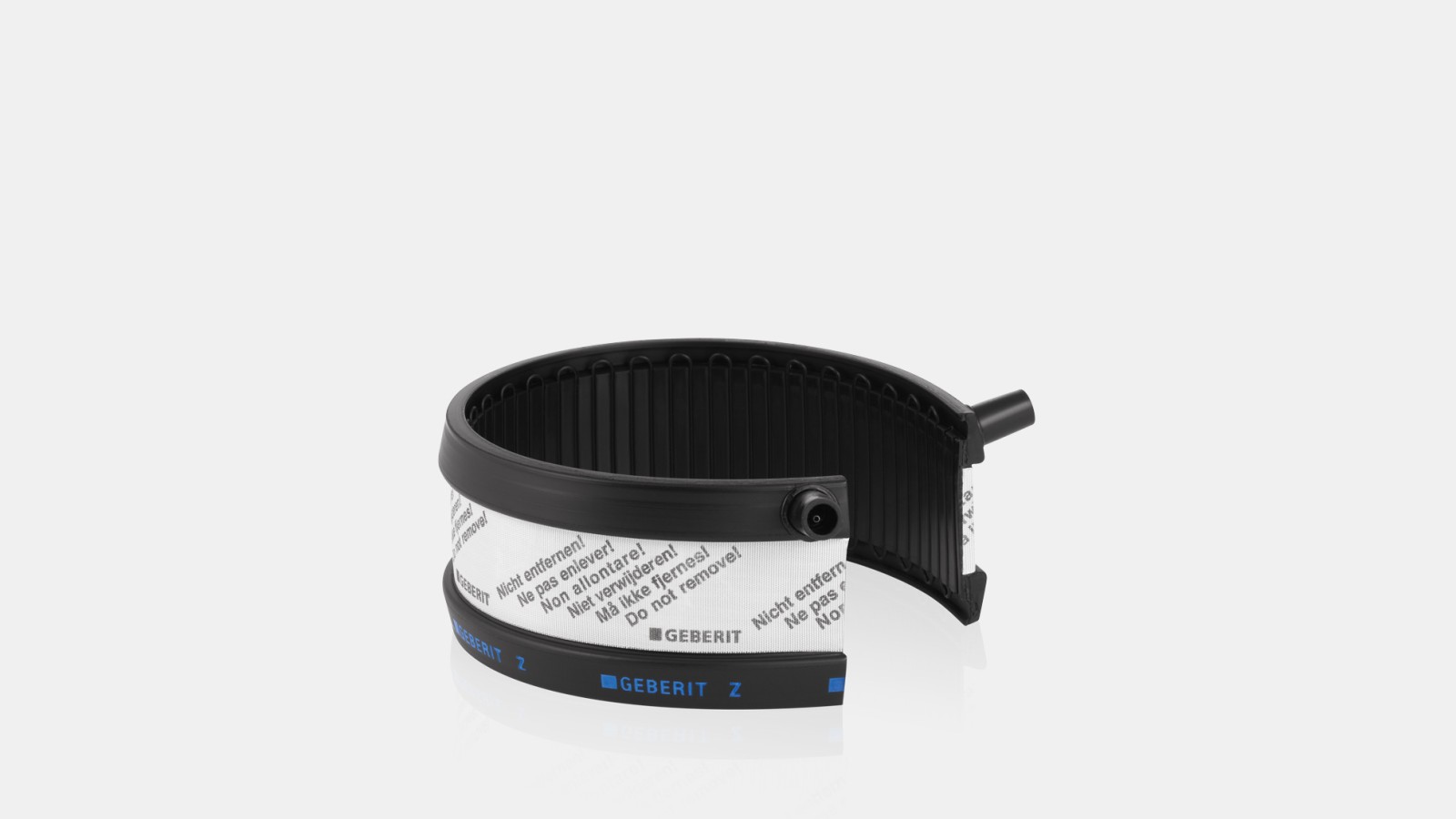

• Електрозварювальна стрічка дозволяє ставити нерухомі опори в будь-який момент монтажу.

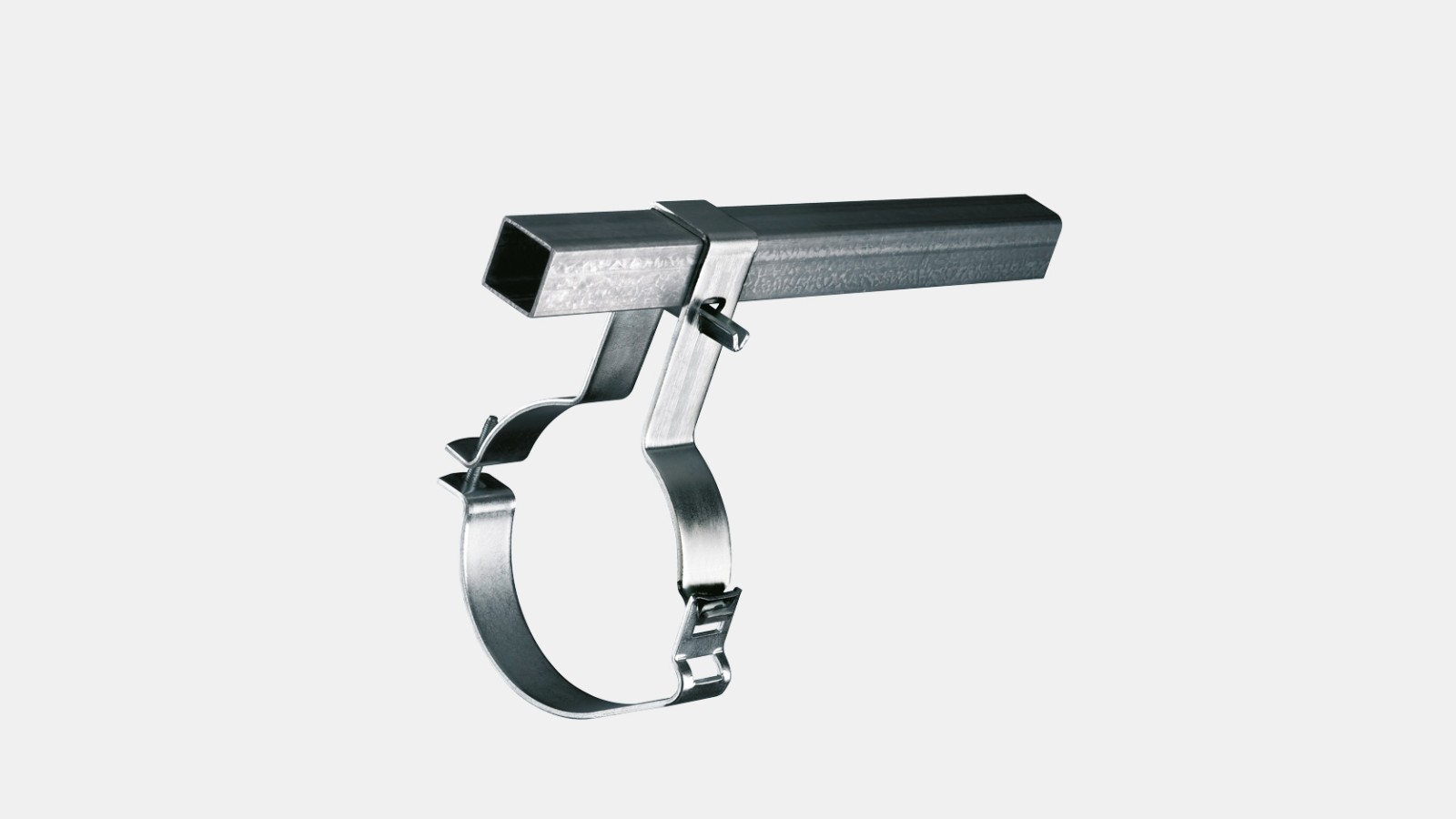

Виробник окремо рекомендує комплект кріплень для труб d90–d125 при підвісках довжиною понад 60 см і для d160–d315 при підвісках понад 30 см. Він знімає бічні коливання від швидкого потоку.

Відстань між ковзними опорами залежить від діаметра. Це 0,8 м для труб 40–75 мм, 1,1 м для 110 мм, 1,6 м для 160 мм і 2 м для 200 мм.

Два монтажні правила задає сама норма. Пункт 22.2.4 вимагає прокладати горизонтальні колектори якомога ближче до стелі, але не далі 0,6 м; інакше потрібне спеціальне кріплення проти вібрації в горизонтальній площині. Пункт 22.2.3 забороняє коліна 90° одним елементом — кожен поворот виконують як два зварені коліна по 45°.

Гідравлічний розрахунок: чому «на око» не вийде

Вакуумний режим виникає лише тоді, коли система заповнена водою на 60–100 %, а недостатнє заповнення означає, що система працює як звичайний самоплив із заниженими діаметрами.

Тому діаметр кожної ділянки розраховують програмно: «Унітех Бау» виконує гідравлічні розрахунки у Geberit ProPlanner, а для BIM-проєктів виробник дає окремий модуль Pluvia в плагіні для Autodesk Revit.

Розрахунок дає не лише діаметри — він визначає точну кількість воронок, оптимальну відстань між ними, місця кріплення, кількість фасонних частин і зварних з’єднань. Подробиці етапу описані на сторінці розрахунку системи.

Для самопливної схеми норма дає власну формулу — п. 22.1.10 ДБН В.2.5-64. Витрата рахується як добуток водозбірної площі, мінімальної розрахункової інтенсивності дощу та коефіцієнта ризику, який за таблицею 18 змінюється від 1 до 3 залежно від категорії відповідальності системи.

Для вакуумної схеми такої формули в нормі немає, і це логічно. Розрахунок розрідження по кожній ділянці виконує програма виробника, а норма задає геометричні межі, у яких цей розрахунок має вміститися.

Ще одна деталь, яку легко пропустити: перехід із сифонного режиму в самопливний виконують не ближче ніж за 2 метри від колодязя, зі збільшенням діаметра вузлів.

Пункт 22.2.5 додає вимогу до самого випуску: його виконують з урахуванням великих швидкостей потоку, який приходить із гравітаційно-вакуумної системи.

Зима: обмерзання і що з ним робити

Норма забороняє розміщувати водостічні стояки і воронки в товщі або поблизу зовнішніх стін (п. 10.4), і причина проста: зовнішня стіна промерзає, а разом з нею промерзає труба.

При проходженні через холодні приміщення стояки утеплюють, а на неопалюваних будівлях внутрішній водостік допускається за умови застосування воронок, що обігріваються.

Обігрів воронок передбачений і нормою: п. 22.2.2 ДБН В.2.5-64 прямо допускає воронки з електропідігрівом на 24 В або 220 В. Воронки Pluvia комплектуються таким елементом.

Антикригова система за п. 12.5 ДБН В.2.6-220 використовує нагрівальні кабелі потужністю 25–30 Вт/м. Керування автоматичне: система вмикається лише за збігу температури в діапазоні від +5 °С до −10 °С і наявності опадів.

Водостоки також обов’язково захищають ґратами або уловлювачами від засмічення, і восени це критично: листя у воронці робить з розрахункових 12 л/с нуль.

Типові помилки при проєктуванні

За роками роботи на великих об’єктах перелік повторюваних прорахунків майже не змінюється.

• Кількість воронок беруть «від площі даху», ігноруючи граничну довжину стоку 24 м.
• Забувають про коефіцієнт надійності 0,7 і закладають паспортні витрати як фактичні.
• Проєктують на даху понижені замкнуті ділянки — норма вимагає в таких місцях дублюючі воронки.
• Не передбачають аварійний перелив, розраховуючи систему тільки на нормативну зливу.
• Змішують воду з даху з побутовою каналізацією, що прямо заборонено.
• Економлять на анкерних опорах, після чого заповнена труба починає «дихати» на підвісках.
• Вибирають діаметри за аналогією з попереднім об’єктом замість гідравлічного розрахунку.

Що входить у роботу «Унітех Бау»

Компанія є офіційним дилером Geberit і виконує весь цикл, і це принципово: у вакуумній системі проєкт, комплектацію та монтаж частіше за все виконує одна компанія-підрядник.

• Гідравлічний розрахунок у Geberit ProPlanner для об’єктів будь-якої складності.
• Повне проєктування вакуумно-водостічної системи з прив’язкою до конструкцій даху.
• Постачання воронок, труб, фітингів і кріплення одним комплектом.
• Монтаж власними бригадами зі зварюванням і попереднім складанням вузлів на землі.

Систему монтують на бітумних, металевих, ПВХ- і ТПО-покрівлях, а для жолобів та експлуатованих дахів є рішення з додатковим комплектом, що регулюється по висоті.

Серед реалізованих об’єктів — ВСК «Вест-Гейт-Логістик», склад «Mary Kay», торгові центри METRO, складські комплекси Roshen і RABEN. Повний перелік із площами, кількістю воронок і діаметрами наведено в розділі вакуумні водостоки.

Питання та відповіді

Коротко про головне

• Вакуумний водостік працює заповненою трубою і всмоктує воду з даху, а не зливає її самопливом.
• ДБН В.2.6-220:2017, п. 10.11 прямо рекомендує цю систему для районів з інтенсивними зливами.
• ДБН В.2.5-64:2012 нормує вакуумний водостік окремим підрозділом 22.2.
• Внутрішній водостік обов’язковий при висоті карниза понад 7 м, а для виробничих будівель — понад 10 м.
• Для вакуумної системи норма жорсткіша: крок воронок до 20 м, від краю даху до воронки до 10 м, навантаження 1–12 л/с.
• Не більше десяти воронок на стояк, рекомендована довжина колектора — 80 м.
• Розрахункова інтенсивність дощу для Києва — 104 л/с з гектара за таблицею А.1 ДБН В.2.5-75:2013.
• Ключові обмеження норми: довжина стоку до 24 м, крок воронок до 48 м, до 1 200 м² на воронку Ø100 мм.
• Паспортну витрату треба множити на коефіцієнт надійності 0,7.
• Модельний ряд воронок Pluvia — до 12, до 25 і до 100 л/с, з можливістю аварійного переливу.
• Орієнтовна витрата труби за фактичними об’єктами — 68–78 м на 1 000 м² покрівлі.
• Горизонтальні ділянки йдуть без ухилу, що зберігає висоту приміщення.
• Розрахунок виконується тільки програмно — у Geberit ProPlanner або через BIM-модуль.
• «Унітех Бау» закриває весь цикл: розрахунок, проєкт, постачання, монтаж.

Якщо у вас на руках концепція даху або вже готовий генплан — надішліть його нашим фахівцям. Попередній розрахунок кількості воронок і діаметрів робиться швидко й одразу показує порядок цифр по бюджету. Зв’яжіться з нами або залиште заявку на сторінці рішень для бізнесу.

Нормативна база

• ДБН В.2.6-220:2017 «Покриття будівель і споруд» — чинні з 01.01.2018, статус «Діючий», редакція від 26.04.2026. Розділ 10 «Проектування водовідведення», розділ 12 «Розміщення антикригової системи і снігозатримання».
• ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» зі Зміною № 1 — статус «Діючий», редакція від 13.04.2026. Розділ 22 «Внутрішні водостоки»: підрозділ 22.1 «Самопливні системи» і підрозділ 22.2 «Гравітаційно-вакуумні системи». Пункт 4.6 відсилає улаштування внутрішніх водостоків до ДБН В.2.6-220.
• ДБН В.2.5-75:2013 «Каналізація. Зовнішні мережі та споруди» — додаток А, таблиця А.1 зі значеннями інтенсивності дощу q₂₀ для населених пунктів України.
• ДБН В.2.2-41:2019 «Висотні будівлі. Основні положення» — чинні з 01.01.2020, статус «Діючий», редакція від 26.04.2026. Застосовують для будівель умовною висотою понад 73,5 м. Замінили ДБН В.2.2-24:2009, на який досі є посилання в п. 4.6 ДБН В.2.5-64.
• ДСТУ-Н Б В.2.6-214:2016 «Настанова з улаштування та експлуатації дахів будинків, будівель і споруд» — саме на нього п. 4.4 ДБН В.2.6-220 відсилає щодо технології, контролю якості, приймання робіт і техніки безпеки.
• ДБН В.1.2-2:2006 «Навантаження і впливи. Норми проектування» зі Змінами № 1 і № 2 — статус «Діючий», редакція від 15.04.2026. Розрахунок несучих елементів покриття на снігове та вітрове навантаження.

Чинність редакцій перевірено в Реєстрі будівельних норм Єдиної державної електронної системи у сфері будівництва.
